SRID スリッド 自動走査式RI密度水分計
概 要
フィル材料のように、粗粒、不均質な盛土材料に対する締固め管理のために、フィルダムの現場で開発された機器で、次のような特長を持っています。
- 浮上自動走査式（浮上高さ5cm）であるため、表面の不陸の影響をうけません。
- 直径80cmの円周内を回転して測定するため、当社のANDESに比べ10倍以上の測定容量があります。
- 測定時間は1箇所当たりBG計測1分、現場RI計測1分の合計2分です。
- 線源の減衰を自動補正するため標準計測が不要です。
- NETIS登録技術の事後評価を行うための新技術活用評価会議において、「従来技術に比べて活用の効果は優れている。また、多くの現場で良い評価を得ている。」との高い評価を受けています。（2022/03/31公開終了）
仕 様
SRIDの線源深さの選定方法
SRIDは、線源が挿入される地中深さ（以降、線源深さと標記）を20cmと30cmの2深度から選択することが出来ます。目的に応じて、適切な線源深さを選択してください。
測定値は線源深さより、下～約10cm程度までの領域の影響を少し受けます（下図参照）。
例えば、盛土の締固め測定・管理用としてSRIDを使用することを想定した標準的なケースの場合、仕上がり厚20cm～30cm未満の盛土の場合は線源深さ20cm、仕上がり厚30cm以上となる場合は30cmを目安とします。

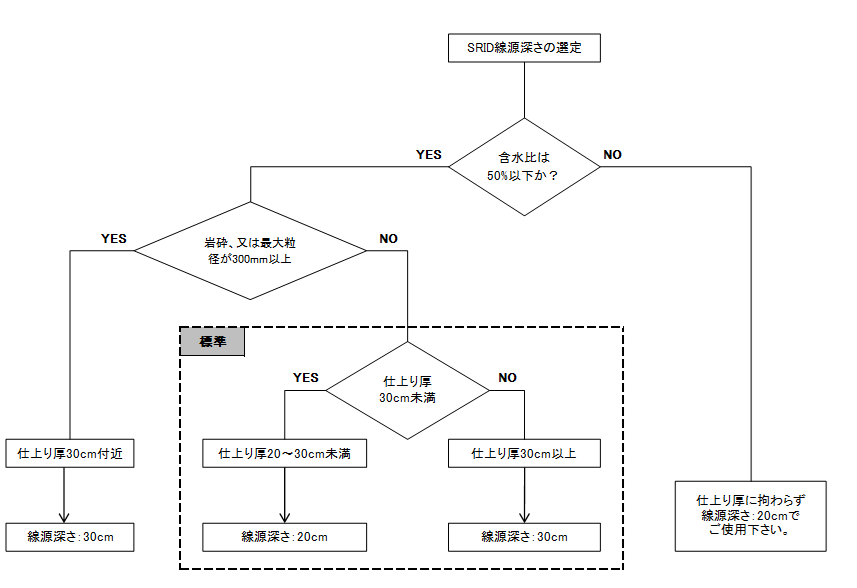

(図 SRID線源深さ選択フロー参照)。
選択フローに示すとおり、粗粒分を主体とする材料（岩砕など）で層厚30cm付近の場合、含水比が50%以上となる場合や選択に迷われる場合には、別途ご相談ください。
画像クリックで拡大表示
必要な入力、測定項目
- 材料情報：水分補正係数α（アルファ）、最大乾燥密度ρdmax、土粒子の密度ρs 各々材料毎に1回
- 現場BG値：測定箇所毎に1回（1分/箇所）
- 現場RI計測値：必要な箇所（1分/箇所）
計測により得られる情報
- 湿潤密度（g/cm³）
- 乾燥密度（g/cm³）
- 含水比（％）
- 含水量（g/cm³）
- 飽和度（％）
- 空気間隙率（％）
- 締固め度（％）
製品カタログダウンロード
オプション
| オプション | 内容 |
|---|---|

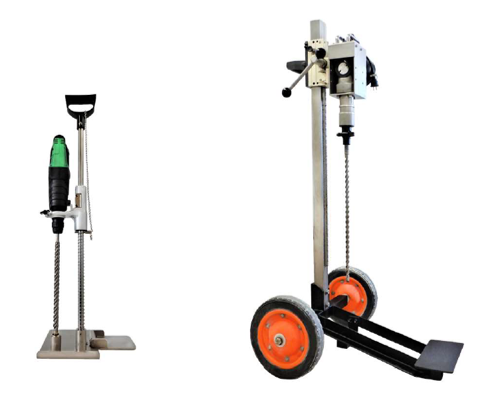

簡易削孔機 |
RI計器と併せてご利用いただくと、簡易削孔機が打ち込み作業をアシストし、労力軽減・時間短縮に大きく貢献します。 また、硬い地盤にも対応し誰でも簡単に削孔できます。 ●カタログはこちら |
